兴福园电力 强弱电交叉布线距离要求（二）——强弱电机房工程的设计及施工

在上一篇文章中，我们探讨了强弱电交叉布线的基本距离要求。本文将继续深入，聚焦于强弱电机房工程的设计及施工，这是确保整个建筑电力系统安全、稳定、高效运行的核心环节。强弱电机房作为电力的“心脏”与“大脑”，其规划与建设的质量直接关系到后续使用的可靠性与安全性。

一、强弱电机房的设计原则

强弱电机房的设计应遵循“安全可靠、经济合理、技术先进、便于管理”的原则。具体而言：

1. 位置选择：强电机房（如变配电室）应尽量靠近负荷中心，以减少线路损耗和电压降。弱电机房（如网络机房、安防监控室）则应远离强电磁干扰源，并考虑防尘、防潮、防静电等因素。两者不宜毗邻，若受条件限制必须相邻时，应采取有效的电磁屏蔽措施。
2. 空间布局：机房内设备布局应便于操作、维护和扩展。强电机房需预留足够的操作通道和检修空间，弱电机房则需考虑机柜排列、走线架安装及空调送风路径。
3. 环境要求：强电机房需满足防火、通风、散热要求，弱电机房需控制温湿度，通常建议温度18-27℃，相对湿度40%-70%，并配备精密空调。
4. 接地与防雷：强弱电机房均需设置独立的接地系统，强电采用TN-S或TN-C-S系统，弱电采用联合接地，接地电阻一般要求小于1Ω。防雷设计应遵循相关规范，安装电涌保护器（SPD）。

二、强弱电机房施工要点

1. 施工准备：施工前应仔细审核图纸，确认设备型号、基础槽钢尺寸、预留孔洞位置等。材料进场需检验合格证及检测报告。
2. 基础施工：强电机房设备基础通常采用槽钢或混凝土基础，要求水平度偏差≤1mm/m。弱电机房防静电地板安装需确保支架牢固、地面平整，地板下空间用于走线时需做好防火封堵。
3. 设备安装：强电柜安装应垂直，相邻柜体间隙≤2mm，成列柜顶部水平偏差≤5mm。弱电机柜固定应防倾倒，机柜内设备布局应遵循“下重上轻”原则，并留出散热空间。

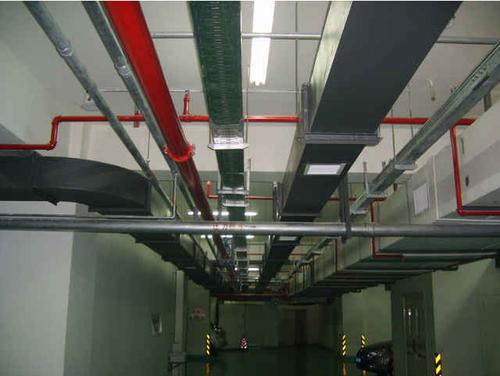

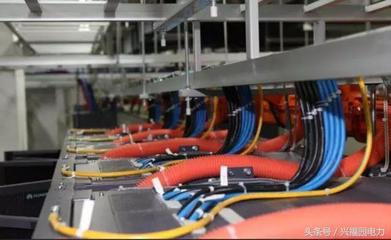

4. 布线施工：机房内强弱电线缆应分槽敷设，间距不应小于300mm。若交叉，宜垂直交叉，并采取屏蔽措施。强电电缆桥架与弱电桥架平行敷设时，间距不宜小于500mm。线缆两端应粘贴永久性标签，便于维护。
5. 接地施工：接地干线应选用铜排或扁钢，连接处需焊接或压接牢固。弱电接地应单独引至接地汇集线，避免与强电接地混接。
6. 调试与验收：施工完成后，需进行绝缘测试、接地电阻测试、信号测试等。验收时应检查施工记录、测试报告及隐蔽工程影像资料。

三、常见问题与对策

1. 电磁干扰：强电设备产生的谐波和瞬变电磁场可能干扰弱电信号。对策：采用屏蔽线缆、增加滤波装置、合理规划布线路径。
2. 散热不良：机房内设备密集，易导致局部过热。对策：优化空调气流组织，采用冷热通道分离，必要时增加排风系统。
3. 接地混乱：强弱电接地未分开或接地电阻不达标。对策：严格按设计施工，使用专业仪器测试，确保接地系统独立且可靠。

四、

强弱电机房工程的设计与施工是一项系统工程，需要电气、暖通、弱电、装饰等多专业协同。只有从设计阶段就充分考虑强弱电的隔离与协调，施工中严控质量，才能构建安全、稳定、高效的机房环境，为兴福园电力及类似项目的长期运行奠定坚实基础。后续我们将继续分享机房运维管理要点，敬请关注。
