机房布线规范与工程施工细节标准 强弱电机房工程的设计及施工指南

随着信息技术的飞速发展，机房作为数据存储、处理和网络通信的核心枢纽，其工程质量直接关系到整个信息系统的稳定性、安全性和可扩展性。在实际的机房工程施工中，由于布线不规范、强弱电处理不当、细节把控不严等因素导致的故障屡见不鲜。你真正了解机房布线规范吗？本文将系统梳理机房工程的设计与施工标准做法，聚焦强弱电布线、工程施工细节等关键环节，为从业者提供一份实操性强的参考指南。

一、机房工程设计的总体原则

机房工程涉及电气、暖通、消防、弱电智能化等多个专业，设计阶段必须贯彻“安全可靠、节能环保、可扩展、易维护”的核心理念。具体应遵循以下原则：一是功能分区明确，将主机区、网络区、存储区、配电区、空调区等合理划分；二是强弱电分离，避免电磁干扰，保障信号传输质量；三是采用标准化、模块化设计，便于后期扩容和维护；四是必须满足国家现行规范要求，如《数据中心设计规范》（GB 50174）、《综合布线系统工程设计规范》（GB 50311）等。

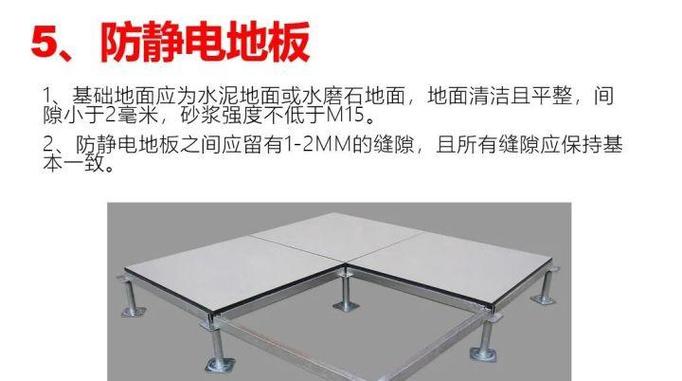

在机房整体布局上，建议采用冷热通道分离设计，机柜面对面、背对背排列，有效提升制冷效率。净高应不低于2.6米（如果采用上走线，需增加天花板高度），地板承重不低于8kN/㎡，静电地板高度建议300~500mm，以便于下走线。

二、弱电系统（综合布线）设计与施工规范

1. 综合布线系统设计

弱电布线通常包含网络布线、语音布线、监控报警、门禁系统、环境监控等子系统。要求采用结构化综合布线系统，水平子系统宜采用六类（Cat 6）及以上双绞线，主干子系统建议采用OM4或OM5多模光纤或单模光纤，以满足千兆/万兆到桌面及高带宽的需求。

设计时应先行绘制完善的布线系统图、机柜布局图、端口分配表，并有清晰的标签管理体系，严格按EIA/TIA 568、ISO/IEC 11801 或国家标准规定的永久链路与信道模型实施。每个信息点须预留冗余，一般办公楼按不低于20%余量设计，高密度数据中心可预留30%以上。

2. 线缆敷设工艺细节

（1）走线方式：机房布线可采用上走线（吊顶内敷设桥架/线槽）或下走线（防静电地板下走线）。无论哪种方式，线缆均应 housed在金属线槽或封闭式桥架中，接头处做好屏蔽与接地。严禁线缆直接绑扎在机柜或固定在墙面。

（2）线缆保护：线缆在线槽旁引来应留有<=300mm 的余量（光缆不小于500mm），弯曲半径不小于线缆外径：双绞线≥4倍，光缆≥10~20倍，严禁死折。捆扎时应 adopt 魔力贴（魔术贴），反对用尼龙扎带以求后期利旧、拆改。

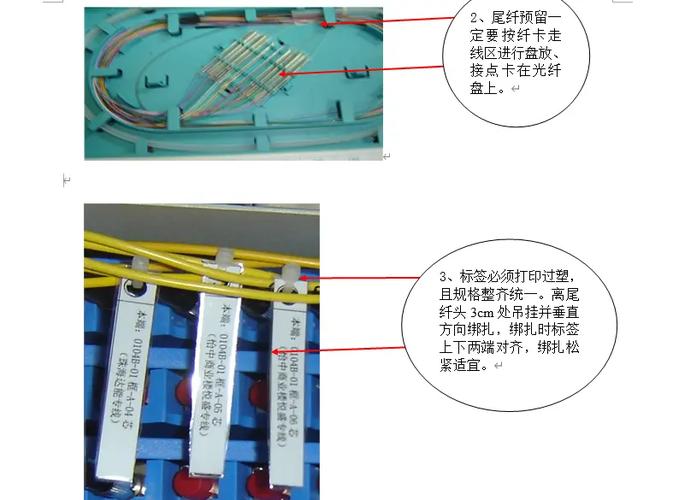

（3）每支线缆的两端仔细制作标注签，注谢端口集宿号的信息两端均有持续且清晰的铭牌，建议首选工业便携热点打盏处理，确保永久 legivel文远 耐磨 notepad。
金属桥架各处必须高度 linking于等电位 grounding网格。
