强弱电机房工程的设计及施工 以加厚款1.6米/2米网络机柜部署为例

在现代企业信息化与智能化建设中，机房作为数据交换、网络传输与电力分配的核心枢纽，其设计与施工质量直接关系到整个系统的稳定性与安全性。本文将围绕“强弱电机房工程的设计及施工”这一主题，结合工程加厚款36U、42U网络机柜（高度覆盖1.6米与2米）在室内机房中的实际应用，系统阐述从前期规划到最终验收的关键环节，旨在为相关工程人员提供一份具有可操作性的参考指南。

一、强弱电机房工程的前期规划与设计原则

强弱电机房通常将强电（电力供应、UPS、配电柜）与弱电（网络、服务器、交换机、安防、消防信号）集中布置。设计阶段需遵循“物理隔离、电磁兼容、安全冗余、便于运维”四大原则。对于采用36U（约1.6米）或42U（约2米）加厚款网络机柜的室内机房，应首先明确机柜的用途：是纯弱电机柜（安装服务器、交换机、配线架）还是强弱电混合机柜（需内部加装隔板或独立走线槽）。一般建议强弱电柜分设，若受限于空间必须同柜，则强电模块（PDU、断路器）应位于机柜后侧或顶部，弱电模块位于前部，间距不小于150mm。

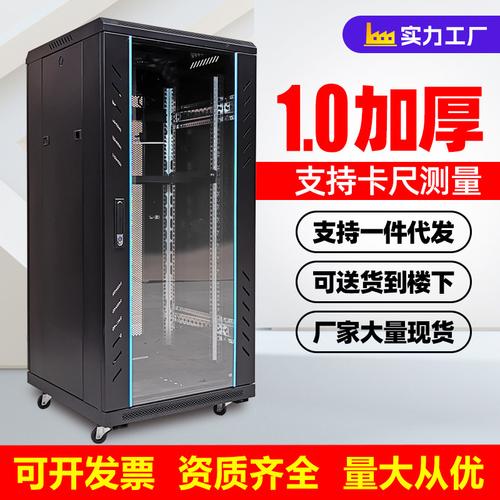

设计时需核算总功耗与散热需求。42U机柜满配服务器时功耗可达6-8kW，而36U机柜通常为3-5kW。加厚款机柜（板材厚度1.2mm以上，承重达600-1000kg）适用于安装重型设备，1.6米机柜适合小型 office 机房，2米机柜适用于标准数据中心边缘节点。需绘制机房平面布局图、机柜立面图、走线架路由图、接地系统图及配电系统图。

二、施工前的现场勘查与材料准备

施工前须对机房现场进行详细勘查：地面承重（要求≥600kg/m²，若不足需做加固）、净高（保证机柜顶部留有余量架设走线架，2米机柜加走线架通常需要2.8-3.0米净高）、温湿度条件（推荐18-27℃，相对湿度40%-60%）、消防设施（气体灭火系统）、防雷接地条件（接地电阻≤4Ω）。材料方面，除加厚款机柜外，还需准备：防静电地板、机柜底座（建议高度200-300mm）、JDG/KBG线管、桥架、屏蔽网线（六类/超六类）、光纤、工业连接器、接地铜排（30×3mm）、防火泥、标签打印机等。

特别注意：加厚款机柜自重较大（36U约80kg，42U约100kg），搬运时需使用液压搬运车，并预留机柜门开启空间（前门至少800mm，后门至少600mm）。

三、机柜安装与设备部署施工要点

1. 机柜固定: 在地面打膨胀螺栓固定底座，再将机柜与底座连接。多个机柜并柜时需使用并柜连接件，确保整体垂直度偏差≤2mm。36U单柜通常一人可推倒，故必须固定。

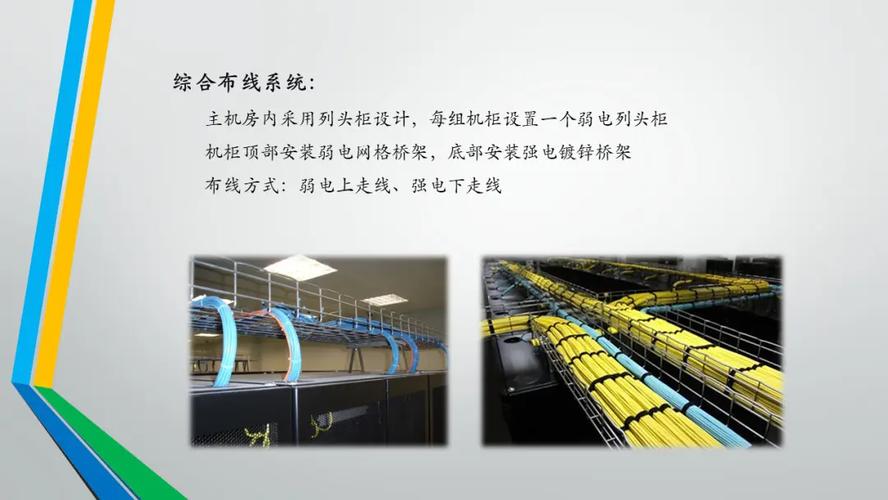

1. 配电施工: 强电部分采用三相五线制（TN-S），从配电柜引至机柜PDU。PDU应选用32A工业连接器，每柜配置2路（A/B路）来自不同UPS，实现冗余。线缆须走金属线槽，与弱电线缆间距≥300mm；若并行，需用金属隔板。机柜内强弱电走线需分侧绑扎：左侧走强电，右侧走弱电。

1. 弱电施工: 交换机、服务器、配线架遵循“下重上轻、散热优先、常操作设备居中”原则。1.6米36U机柜底部安装UPS或电池包（重），中部 1U-12U安装核心交换机，上部分安装配线架；2米42U机柜可再增设KVM、监控主机。所有网线端接后须进行Fluke测试，光纤熔接损耗≤0.3dB。

1. 接地与防雷: 机柜须单独接到机房等电位联结带，截面积≥16mm²铜线。门板、侧板须用编织铜带跨接，确保电气连续性。机柜顶部安装信号防雷器。

四、施工过程中的质量控制与安全管理

强弱电施工必须持证上岗（电工证、弱电系统集成证）。质量控制要点：线缆弯曲半径（网线≥4倍外径，光纤≥20倍），绑扎力度（以能插入一根手指为宜），标签材料（阻燃、耐温）。每完成一道工序，如机柜定位、PDU接电、网络端接，需由监理旁站验收并拍照存档。常见问题包括：机柜未做减震（导致硬盘损坏）、PDU超载（一个32A PDU建议所接设备总电流≤25A）、接地串联（星型接地禁止串接）。

安全管理方面：带电作业须使用绝缘工具，机房内严禁吸烟、明火，搬运时戴防砸鞋、手套。每日收工须清洁现场，使用吸尘器清理金属碎屑防止短路。

五、系统测试与验收交付

施工完成后，依次进行：强电绝缘测试（≥0.5MΩ）、漏电保护测试（30mA跳闸）、UPS满载放电测试（30分钟）；弱电永久链路测试（Cat6 需达到TIA-568标准）、光衰减链路测试、网络连通性（iperf/打流）测试；环境测试（温度、湿度、尘埃粒子）。所有加厚款机柜楼层标识、机柜编号、设备标签须与竣工图一致。验收文档包括：设计图纸、施工记录、测试报告、供应商保修卡。

以1.6米/2米加厚网络机柜为核心的强弱电工程，需贯穿“合理设计、规范施工、精细测试、安全运维”的全周期理念。从36U与42U机柜的载荷分析到双路PDU的引入，从强弱电分侧走线到等电位接地，每一处细节都直接影响机房能否7×24稳定运行。只有如此，才能交付一个名副其实的“工程加厚款”级机房。
